В небольшом помещении пространство под инженерные коммуникации часто ограничено потолком, мебелью и уже проложенными сетями, поэтому компактность вентиляции становится не менее важной, чем её расчётная производительность. Круглые воздуховоды позволяют собрать аккуратную трассу, но итог зависит от правильного диаметра, сопротивления, расположения вентилятора и мер по шумозащите.
Для каких помещений особенно удобна компактная круглая воздуховодная сеть

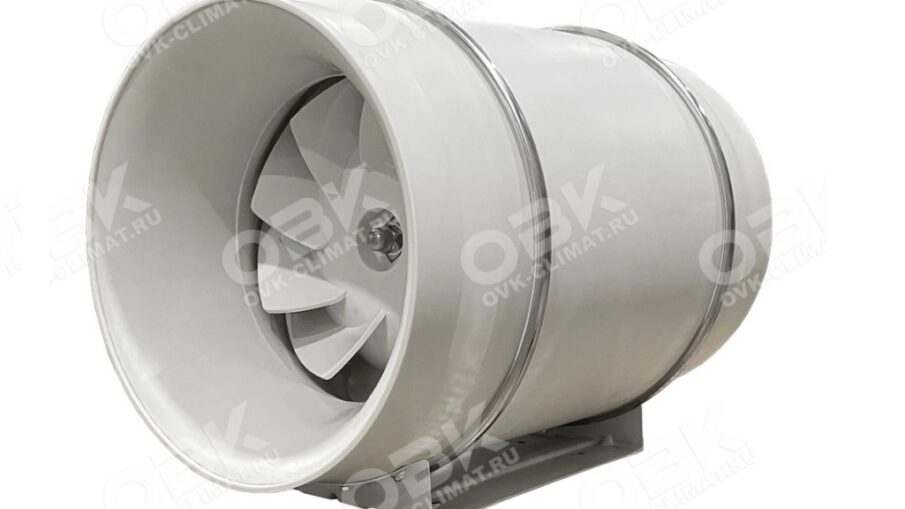

Когда используется вентилятор круглый канальный, оборудование можно встроить непосредственно в линию воздуховода без отдельной громоздкой венткамеры. Это удобно для небольших офисов, подсобных помещений, санузлов, мастерских и других зон, где трасса проходит над потолком или в узком техническом пространстве. Круглая форма также упрощает подбор стандартных отводов, переходов и соединителей.
Компактность не означает, что такую систему можно собирать по принципу «какой диаметр поместился». В небольшом канале возрастает скорость воздуха, а вместе с ней — потери давления и шум. Поэтому размеры сети связывают с требуемым расходом и допустимыми скоростями, а не только со свободным местом.
Как определить требуемый воздухообмен без неоправданного увеличения диаметра каналов
Расход воздуха задают по назначению помещения, числу людей, выделениям влаги, тепла или загрязнений и требованиям к конкретной зоне. После этого выбирают сечение, при котором скорость не создаёт чрезмерного шума и сопротивления. Увеличивать диаметр «на всякий случай» тоже не всегда полезно: крупный канал занимает место и усложняет трассировку.
- определить требуемый приточный или вытяжной расход для помещения;
- распределить его между решётками и ответвлениями, если их несколько;
- подобрать диаметр по допустимой скорости и потерям давления;
- проверить, что выбранное сечение реально проходит по строительным ограничениям.
На практике чаще всего приходится искать баланс между акустикой и компактностью. Если канал слишком мал, вентилятор будет работать против повышенного сопротивления, а шум может распространяться по всей линии. Если слишком велик, система теряет главное преимущество компактной круглой схемы.
Как длина трассы, отводы и переходы отражаются на фактической производительности
Каждый метр воздуховода создаёт потери на трение, а отводы, тройники, решётки и переходы добавляют местные сопротивления. Особенно чувствительны короткие системы, где несколько неудачно расположенных фасонных деталей могут составить значительную долю общего перепада давления. Поэтому длину нельзя оценивать отдельно от конфигурации.
Резкий поворот непосредственно перед входом в вентилятор способен сформировать неравномерный и закрученный поток. Это ухудшает реальную производительность и может увеличить шум. Если места мало, лучше заранее продумать компоновку, чем компенсировать неудачную трассу более мощным двигателем.
При разветвлении сети дополнительно проверяют, как расход делится между ответвлениями. Короткая ветвь с малым сопротивлением способна получить избыток воздуха, пока более длинная остаётся недогруженной. Балансировочные устройства и корректные диаметры помогают распределить поток без чрезмерного дросселирования.
Где рационально располагать вентилятор с учётом монтажа, обслуживания и аэродинамики
Место установки выбирают так, чтобы к корпусу и электрическим соединениям можно было получить доступ после отделочных работ. Вентилятор, скрытый за несъёмным потолком или мебелью, превращает даже простую чистку и диагностику в демонтаж конструкции. Сервисный люк должен обеспечивать реальный, а не формальный доступ.
- не ставить вентилятор вплотную к резкому отводу без необходимости;
- оставлять возможность снять корпус или двигатель по инструкции производителя;
- предусматривать гибкие или виброразвязывающие элементы, если они требуются;
- учитывать направление потока и допустимое положение монтажа конкретной модели.
Полезно также оценить, где шум от двигателя и воздушного потока будет менее заметен. Перенос узла из тихой зоны ближе к техническому помещению иногда даёт больший эффект, чем попытка затем заглушать шум дополнительными материалами. При этом изменение места не должно ухудшать аэродинамику трассы.
Как снизить передачу шума по воздуховодам и строительным конструкциям
Шум в компактной системе имеет два пути распространения: по воздуху внутри канала и через крепления на строительные конструкции. Первый связан со скоростью потока, работой рабочего колеса и местными сопротивлениями, второй — с механической вибрацией. Поэтому одна только звукоизоляция корпуса не решает обе задачи.
Снижают скорость в наиболее чувствительных участках, избегают лишнего дросселирования и при необходимости устанавливают шумоглушитель на подходящем участке. Крепления и соединения выполняют так, чтобы не создавать жёстких мостиков вибрации. Чем спокойнее поток подходит к вентилятору и уходит от него, тем меньше причин для дополнительного аэродинамического шума.
Что проверить после сборки компактной вентиляционной системы
После запуска измеряют или хотя бы инструментально проверяют расход на конечных устройствах, а не ориентируются на субъективное ощущение тяги. Одновременно слушают систему в разных режимах, проверяют отсутствие дребезга, касания деталей и передачи вибрации на потолок или перегородки. Если предусмотрена регулировка скорости, оценивают работу на минимальном и максимальном требуемом режиме.
- на решётках получен требуемый расход;
- обратные клапаны открываются без заеданий;
- сервисные люки обеспечивают свободный доступ к оборудованию.
Дополнительно проверяют направление вращения и потока, работу обратных клапанов и доступность всех сервисных элементов. Полезно зафиксировать исходные настройки, чтобы после очистки или ремонта можно было восстановить режим. Компактная система считается удачной не тогда, когда она просто поместилась, а когда обеспечивает нужный воздухообмен без лишнего шума и трудностей обслуживания.
